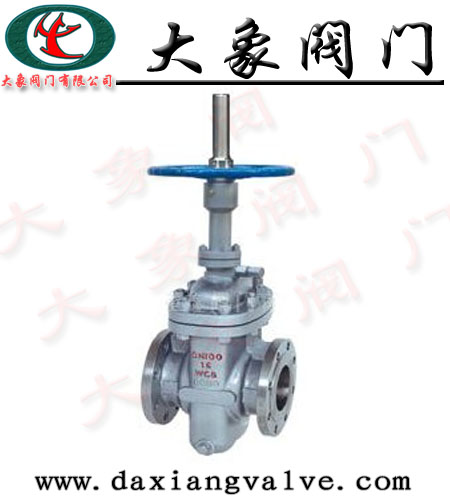

Z43W平板閘閥適用于Class150～900/PN1.0～16.0MPa，工作溫度-29～121℃的石油、天然氣、水、油品等管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。
Z43W平板閘閥應用范圍：
平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃?xì)夤芫€等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。
Z43型帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線。
Z43W平板閘閥結構特點：
1、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使平板閘閥進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門
2、在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線
3、采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能絕對可靠，真正達到零泄漏；解決了通用閥門填料處最容易外漏的弊病
4、平板閘閥關閉時能自動卸掉內腔高壓，保證使用安全
5、全封閉結構，防護性能好，可適應全天候要求
1.閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。
2.閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。
3.閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。
(1) 軛架套管 – 鋁青銅軛架套管配置針形止推軸承，最大程度減少操作扭矩。
(2) 閥桿 – 螺紋長度直到托架；銷釘和點焊；具有穩定性。
(3) 壓力密封 – 結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現最好的閥帽密封。
(4) 閥座環 – 焊接閥座環垂直于流動通道，易于維護。
(5) 執行機構 – 這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。
(6) 軛架 – 完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。
(7) 壓蓋 – 兩件式，自調節壓蓋，避免被彈出。
(8) 整體后座 – 硬面，使用壽命最長。
(9) 閥瓣 – 彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。
(10) 整體止動 – 整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。
Z43W平板閘閥標準規范：
設計制造標準：JB/T 5298
結構長度標準：JB/T 5298
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008、JB/T 5298
Z43W平板閘閥零件材料與工況：
|
零件名稱
|
零部件材料
|
|
JB/T7298
|
API 6D
|
|
閥門/閥蓋
|
WCB
|
WCB
|
A352-LCB
|
A351-CF8M
|
|
閘板
|
2Cr13+ENP
|
20CrMoV+STL
|
ANSI 410+ENP
|
ANSI 316+ENP
|
|
閥桿
|
2Cr13
|
2Cr13
|
A182-F6a
|
A182-F316S
|
|
閥座
|
25+PTFE
|
20CrMoV+STL
|
A105+PTFE
|
A182-F316+PTFE
|
|
填料
|
NBR/FPM
|
柔性石墨
|
聚四氟乙烯
|
|
墊片
|
18-8/柔性石墨
|
|
螺栓
|
35
|
35CrMo
|
A193-B7M
|
A193-B8
|
|
適用溫度
|
-29～250℃
|
-29～550℃
|
-46～250℃
|
-40～200℃
|
|
適用介質
|
水、油品
|
蒸汽、油品
|
丙烷、乙烯
|
硝酸類
|
本公司其它相關閘閥產品系列：
DSZ44H水封閘閥 DZ41W低溫閘閥
LMD螺旋閘閥 NKZ44H真空閘閥
BZ943Y電動防爆平板閘閥 Z15W不銹鋼絲口閘閥
Z40H美標碳鋼不銹鋼閘閥 Z41CY陶瓷閘閥
Z41F46襯氟楔式閘閥 Z41H國標閘閥
Z43WF平板閘閥 Z45X彈性座閘閥
Z63Y天然氣平板閘閥 Z545X大口徑彈性座封閘閥
俄標閘閥 德標閘閥
大象閥門公司訂貨須知：
一、①Z43W平板閘閥產品名稱與型號②Z43W平板閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定大象閥門公司的Z43W平板閘閥型號，請按Z43W平板閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的大象閥門公司專家為您審核把關。
