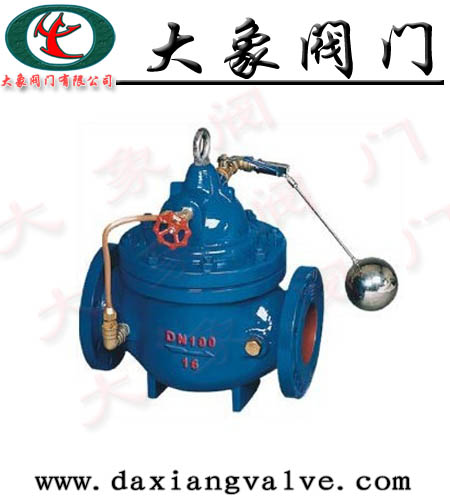

一、100X遙控浮球閥概述
100X遙控浮球閥，是控制水池液位的水力控制閥。利用管道上游的水壓推動閥瓣上升，開啟閥門，向水池供水；當水池液面到達所需高度時，浮球在浮力的作用下上升，從而關閉閥門，截?cái)喙艿老蛩氐呐欧�。�?dāng)水池排放掉水時，浮球下落，開通上腔的流通，此時，上游的壓力又使閥瓣上升，開啟閥門，使管道繼續向水池供水。遙控浮球閥，浮球動作迅速，液位控制準確度高，靈活耐用，水位不受水壓干擾且關閉緊密不漏水。100X遙控浮球閥主要安裝在高層建筑水塔、水池的進水管道上。
100X遙控浮球閥閥門主要零件材質如下表
|
零件名稱
|
材質
|
|
閥體、閥蓋
|
鑄鐵、鑄鋼、不銹鋼
|
|
閥座
|
錫青銅、不銹鋼
|
|
閥瓣
|
碳鋼、不銹鋼+丁腈橡膠
|
|
閥桿
|
鋁青銅、鉻不銹鋼
|
|
膜片
|
丁腈橡膠
|
|
膜片壓板
|
碳鋼、不銹鋼
|
|
彈簧
|
不銹鋼
|
二、100X遙控浮球閥主要外形尺寸:
|
公稱通徑
|
尺寸
|
|
DN(mm)
|
L
|
A1
|
A
|
H1
|
H
|
F
|
|
20
|
150
|
130
|
325
|
179
|
212
|
116
|
|
25
|
160
|
130
|
325
|
179
|
212
|
116
|
|
32
|
180
|
130
|
325
|
179
|
212
|
116
|
|
40
|
200
|
140
|
335
|
210
|
265
|
168
|
|
50
|
203
|
140
|
335
|
210
|
265
|
168
|
|
65
|
215
|
140
|
335
|
215
|
310
|
180
|
|
80
|
241
|
145
|
345
|
245
|
350
|
210
|
|
100
|
270
|
155
|
365
|
305
|
460
|
284
|
|
125
|
300
|
165
|
385
|
365
|
520
|
310
|
|
150
|
330
|
180
|
410
|
415
|
570
|
370
|
|
200
|
400
|
205
|
465
|
510
|
840
|
463
|
|
250
|
480
|
225
|
505
|
560
|
890
|
525
|
|
300
|
550
|
245
|
545
|
658
|
1030
|
625
|
|
350
|
622
|
275
|
595
|
696
|
1090
|
705
|
|
400
|
685
|
285
|
625
|
735
|
1150
|
778
|
|
450
|
750
|
285
|
625
|
735
|
1150
|
778
|
|
500
|
811
|
410
|
780
|
750
|
1110
|
690
|
|
600
|
935
|
456
|
888
|
850
|
1286
|
785
|
