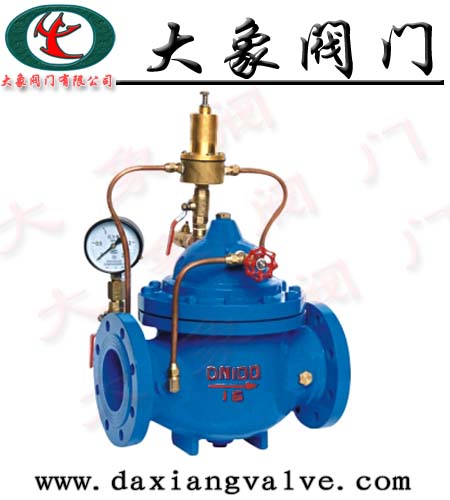

一、500X持壓/泄壓閥概述：
500X持壓/泄壓閥由主閥、導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，即可以作泄壓閥用又可作持壓閥用。做泄壓閥用時，可維持供水路壓力在設定的安全值之下，保持主閥上游供水壓力。其工作原理，當導閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥A、導閥、球閥B流向出口，此時主閥處于開啟狀態。當進口壓力超過導閥設定的安全值時，泄壓導閥會自動開啟，通過球閥C放出部分水，使管路泄壓。當壓力恢復到安全值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。當導閥調整為持壓狀態時，只要主閥進口水壓底于導閥設定值，導閥即關閉。主要控制室升壓，主閥關閉。當主閥上游供水壓力超過導閥排至出口，控制室將壓主閥開啟，開始供水，即保持了上游水壓。作持壓閥用時，球閥C常閉或用絲堵?lián)Q下。本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，一閥多用。廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
500X持壓/泄壓閥主要閥門零件材質如小表：
|
零件名稱
|
材質
|
|
閥體、閥蓋
|
鑄鐵、鑄鋼、不銹鋼
|
|
閥座
|
錫青銅、不銹鋼
|
|
閥瓣
|
碳鋼、不銹鋼+丁腈橡膠
|
|
閥桿
|
鋁青鋼、鉻不銹鋼
|
|
膜片
|
丁腈橡膠
|
|
膜片壓板
|
碳鋼、不銹鋼
|
|
彈簧
|
不銹鋼
|
二、500X持壓/泄壓閥主要外形尺寸：
|
公稱通徑
|
尺寸
|
|
DN(mm)
|
L
|
A1
|
A
|
H1
|
H
|
|
20
|
150
|
130
|
333
|
463
|
557
|
|
25
|
160
|
130
|
333
|
463
|
557
|
|
32
|
180
|
130
|
333
|
463
|
557
|
|
40
|
200
|
140
|
343
|
516
|
610
|
|
50
|
203
|
140
|
343
|
516
|
610
|
|
65
|
216
|
140
|
355
|
520
|
625
|
|
80
|
241
|
145
|
360
|
537
|
642
|
|
100
|
270
|
155
|
400
|
596
|
750
|
|
125
|
300
|
165
|
420
|
653
|
808
|
|
150
|
330
|
180
|
435
|
709
|
864
|
|
200
|
400
|
205
|
480
|
805
|
1135
|
|
250
|
480
|
225
|
530
|
855
|
1185
|
|
300
|
550
|
245
|
575
|
953
|
1325
|
|
350
|
622
|
275
|
620
|
990
|
1385
|
|
400
|
685
|
285
|
668
|
1030
|
1445
|
|
450
|
750
|
285
|
668
|
1030
|
1445
|
|
500
|
811
|
410
|
780
|
750
|
1110
|
|
600
|
935
|
456
|
888
|
850
|
1286
|
